Pe tărâmul sistemelor de control al fluidelor, valvele de aramă cu bilă joacă un rol pivot. În calitate de furnizor de supape de alamă cu minge de renume, am asistat de prima dată la aplicațiile și provocările diverse ale acestor valve. Un factor semnificativ care poate afecta mult performanța și longevitatea supapelor de alamă cu bilă este fluxul de mare viteză. În acest blog, vom aprofunda efectele fluxului de mare viteză pe o supapă de alamă cu bilă și vom explora cum să atenuăm problemele potențiale.
1. Înțelegerea de bază a valvelor de alamă cu bilă
Înainte de a discuta despre efectele fluxului de mare viteză, este esențial să înțelegem care sunt robinetele cu bilă.Supapă de aramă cu bilăsunt utilizate pe scară largă în diferite industrii datorită durabilității, rezistenței la coroziune și ușurinței de funcționare. Ele constau dintr -un corp de aramă, o minge cu o gaură în mijloc și scaune care sigilează pe minge. Când supapa este deschisă, gaura din bilă se aliniază cu calea de curgere, permițând trecerea lichidului. Când este închis, mingea se rotește pentru a bloca debitul.
Materialul de aramă utilizat în aceste supape oferă proprietăți mecanice excelente. Poate rezista la o anumită gamă de presiuni și temperaturi, ceea ce o face potrivită pentru o varietate de aplicații, de la instalații sanitare rezidențiale până la sisteme de fluide industriale.
2. Impactul fluxului de mare viteză pe valvele de aramă cu bilă
2.1 Eroziunea
Unul dintre cele mai proeminente efecte ale fluxului de mare viteză asupra valvelor de aramă cu bilă este eroziunea. Când fluidul curge la viteze mari prin supapă, poartă particule, cum ar fi nisip, rugină sau alte resturi. Aceste particule acționează ca niște abrazivi minusculi, purtând suprafețele componentelor valvei.
Mingea și scaunele sunt deosebit de vulnerabile la eroziune. Pe măsură ce particulele afectează mingea, pot crea mici gropi și caneluri pe suprafața sa. De -a lungul timpului, aceste gropi pot crește și determina mingea să -și piardă netezimea. Acest lucru nu numai că afectează performanța de etanșare a supapei, dar crește și frecarea dintre bilă și scaune, ceea ce face mai greu să funcționeze supapa.
Scaunele, care sunt responsabile de crearea unui etanșare strânsă atunci când supapa este închisă, pot fi, de asemenea, erodate. Este posibil ca scaunele erodate să nu poată oferi o etanșare adecvată, ceea ce duce la scurgeri. Această scurgere nu poate doar să risipească lichide valoroase, ci și să prezinte riscuri de siguranță în unele aplicații.
2.2 Cavitație
Fluxul de mare viteză poate duce, de asemenea, la cavitație în supapele de aramă cu bilă. Cavitația apare atunci când presiunea fluidului scade sub presiunea sa de vapori, provocând formarea bulelor de vapori. Când aceste bule se prăbușesc, acestea generează unde de șoc ridicate cu energie, care pot deteriora componentele valvei.
Într -o supapă de alamă cu bilă, cavitația apare de obicei la marginile mingii și a scaunelor, unde viteza de curgere este cea mai mare. Undele de șoc generate de bulele care se prăbușesc pot provoca pitting și eroziune pe aceste suprafețe. Acest lucru poate slăbi integritatea structurală a supapei și poate reduce durata de viață a acesteia.
Cavitația poate provoca, de asemenea, zgomot și vibrații în supapă. Zgomotul poate fi o problemă într -un cadru rezidențial sau comercial, în timp ce vibrația poate slăbi conexiunile supapei și poate duce la scurgeri ulterioare sau o defecțiune mecanică.
2.3 Cerințe de cuplu sporite
Ca urmare a eroziunii și a cavitației, cuplul necesar pentru a opera supapa de alamă cu bilă poate crește semnificativ. Suprafețele brute cauzate de eroziune cresc frecarea dintre minge și scaune, ceea ce face mai greu să se întoarcă mânerul supapei. Acest lucru nu numai că face ca funcționarea supapei să fie mai dificilă pentru utilizator, dar pune și stres suplimentar pe tulpina supapei și pe alte componente mecanice.
În unele cazuri, cerințele crescute ale cuplului pot depăși limitele de proiectare ale actuatorului de supapă, ceea ce duce la eșecul actuatorului. Acest lucru poate duce la blocarea valvei în poziția deschisă sau închisă, ceea ce poate perturba funcționarea normală a sistemului de fluide.
2.4 cădere de presiune
Fluxul de mare viteză printr -o supapă de alamă cu bilă poate provoca o scădere semnificativă de presiune. Pe măsură ce fluidul trece prin deschiderea restricționată a valvei, viteza sa crește și, conform principiului lui Bernoulli, presiunea scade. Această cădere de presiune poate avea un impact negativ asupra performanței generale a sistemului de fluide.
Într -un sistem de alimentare cu apă, de exemplu, o cădere mare de presiune pe o supapă de alamă cu bilă poate reduce presiunea apei la sfârșit - puncte de utilizare, cum ar fi robinetele sau dușurile. Acest lucru poate duce la un flux slab de apă și la nemulțumirea utilizatorilor. Într -un proces industrial, o cădere de presiune poate afecta eficiența pompelor și a altor echipamente, ceea ce duce la creșterea consumului de energie și a costurilor de operare.
3. Strategii de atenuare
3.1 Selectarea materialelor
Pentru a reduce efectele debitului de mare viteză, este crucial să selectați materialele potrivite pentru supapa de alamă cu bilă. Pentru aplicații cu flux de viteză mare și particule abrazive, se pot utiliza supape cu suprafețe întărite sau acoperite. De exemplu, supapele cu o bilă sau scaune acoperite cu ceramică pot oferi o rezistență la eroziune mai bună decât supapele de aramă standard.
Acoperirile ceramice sunt extrem de dure și pot rezista la impactul particulelor abrazive fără o uzură semnificativă. De asemenea, au un coeficient de frecare scăzut, ceea ce poate reduce cerințele de cuplu pentru funcționarea supapei.
3.2 Proiectarea supapei

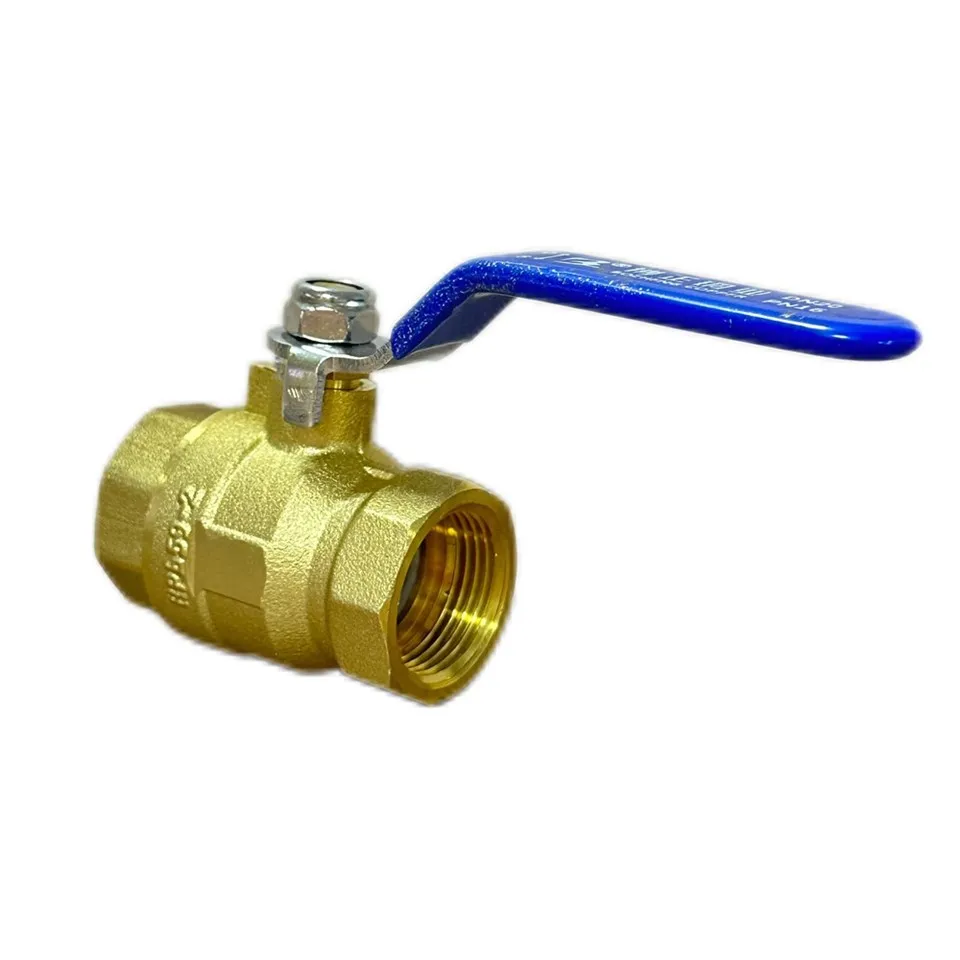

Proiectarea corectă a supapei poate ajuta, de asemenea, la atenuarea efectelor debitului de mare viteză.Valvă cu bilă din alamăau o cale de flux mai mare în comparație cu supapele cu bilă standard. Aceasta reduce viteza de curgere prin supapă, minimizând riscul de eroziune și cavitație.
În plus, unele proiecte de valve încorporează caracteristici precum fluxuri - de îndreptare a paletelor sau difuzoarelor. Aceste caracteristici pot ajuta la netezirea fluxului și la reducerea turbulenței, ceea ce la rândul său reduce probabilitatea de cavitație și cădere de presiune.
3.3 Întreținere și inspecție
Întreținerea și inspecția regulată sunt esențiale pentru asigurarea performanței pe termen lung a supapelor de aramă cu bilă în aplicații de flux de mare viteză. Inspectarea valvei pentru semne de eroziune, cavitație și scurgeri în mod regulat poate ajuta la detectarea problemelor din timp și să le împiedice să escaladeze.
Dacă este detectată eroziunea sau cavitația, componentele afectate pot fi înlocuite sau reparate. Lubrifierea tulpinii supapei și a altor piese mobile poate reduce, de asemenea, frecarea și extinde durata de viață a supapei.
4. Studii de caz
Să ne uităm la câteva exemple reale - mondiale pentru a ilustra efectele fluxului de mare viteză asupra valvelor de alamă cu bilă și eficacitatea strategiilor de atenuare.
Într -o stație de tratare a apei, o serie de1/2 Valvă cu bilă de alamăau fost utilizate pentru a controla fluxul de apă care conține particule de nisip. Datorită fluxului de viteză mare, supapele au prezentat o eroziune severă în câteva luni de la funcționare. Operatorii de uzină au înlocuit supapele standard de aramă cu supape cu bilă acoperite cu ceramică. După înlocuire, rata de eroziune a fost redusă semnificativ, iar durata de viață a valvelor a fost prelungită.
Într -un proces chimic industrial, a fost utilizată o supapă de alamă cu bilă pentru a controla fluxul unui fluid coroziv la viteză mare. Cavitația a avut loc, provocând zgomot și vibrații în supapă. Prin instalarea unei supape cu bilă completă cu palete de îndreptare, cavitația a fost eliminată, iar căderea de presiune pe supapă a fost redusă.
5. Concluzie
Fluxul de mare viteză poate avea mai multe efecte dăunătoare asupra valvelor de aramă cu bilă, inclusiv eroziunea, cavitația, cerințele de cuplu crescute și căderea de presiune. Cu toate acestea, prin selectarea materialelor potrivite, folosind proiectarea corectă a supapei și implementarea întreținerii și inspecției periodice, aceste efecte pot fi atenuate.
În calitate de furnizor de supape de aramă cu bilă, ne -am angajat să oferim supape de înaltă calitate, care pot rezista la provocările aplicațiilor de flux de mare viteză. Dacă vă confruntați cu probleme cu supapele de aramă cu bilă existente sau căutați supape pentru un nou proiect, vă invităm să ne contactați pentru o consultație. Echipa noastră de experți vă poate ajuta să selectați cele mai potrivite supape și să oferiți îndrumări cu privire la instalare, funcționare și întreținere. Să lucrăm împreună pentru a asigura funcționarea eficientă și fiabilă a sistemelor dvs. de control a fluidelor.
Referințe
- „Mecanica fluidelor” de Frank M. White
- „Manual de supapă” de Je Bailey
- Rapoarte de cercetare a industriei privind performanța valvei de bilă în aplicații de flux de mare viteză.
