În domeniul automatizării industriale și al sistemelor de control al fluidelor, supapele de control joacă un rol esențial. Ei sunt responsabili pentru reglarea debitului, presiunii, temperaturii și nivelului fluidelor în diferite procese. Cu toate acestea, obținerea unei precizii ridicate în supapele de control este adesea o provocare cu care se confruntă multe industrii. În calitate de furnizor de supape de control, înțeleg importanța preciziei și am acumulat o experiență bogată în acest domeniu. În acest blog, voi împărtăși câteva modalități eficiente de a îmbunătăți acuratețea unei supape de control.
Înțelegerea elementelor de bază ale preciziei supapei de control
Înainte de a explora metodele de îmbunătățire, este esențial să înțelegem ce înseamnă precizia supapei de control. Precizia se referă la gradul în care performanța reală a supapei de control se potrivește cu performanța dorită. De obicei, este măsurată în termeni de abatere dintre debitul real, presiunea sau alte variabile controlate și valoarea de referință. Factori precum designul supapei, caracteristicile actuatorului și condițiile de proces pot afecta acuratețea unei supape de control.
Selectarea tipului corect de supapă
Primul pas în îmbunătățirea preciziei supapei de control este selectarea tipului de supapă adecvat pentru aplicația specifică. Diferite tipuri de supape au caracteristici diferite și sunt potrivite pentru diferite procese. De exemplu, supapele cu glob sunt utilizate în mod obișnuit pentru aplicații de clasificare datorită caracteristicilor lor bune de control al debitului, în timp ce supapele cu bilă sunt mai potrivite pentru aplicații on-off unde este necesară deschiderea și închiderea rapidă.
Atunci când alegeți un tip de supapă, luați în considerare următorii factori:
- Caracteristicile debitului: Diferite tipuri de supape au caracteristici de curgere diferite, cum ar fi liniar, procent egal și deschidere rapidă. Selectați o supapă cu caracteristici de curgere care corespund cerințelor procesului. De exemplu, într-un proces în care debitul trebuie controlat cu precizie pe o gamă largă, o supapă cu procente egale poate fi o alegere mai bună.
- Căderea de presiune: Căderea de presiune pe supapă poate afecta performanța acesteia. Asigurați-vă că selectați o supapă care poate face față scăderii de presiune așteptate fără a provoca pierderi excesive de energie sau cavitație.
- Proprietățile fluidului: De asemenea, trebuie luate în considerare proprietățile fluidului, cum ar fi vâscozitatea, temperatura și corozivitatea. De exemplu, într-un mediu cu temperatură ridicată sau corosiv, ar trebui selectată o supapă din materiale adecvate, cum ar fi oțel inoxidabil sau ceramică.
Optimizarea dimensionării supapelor
Dimensionarea corectă a supapei este crucială pentru obținerea unei precizii ridicate. Este posibil ca o supapă subdimensionată să nu poată face față debitului necesar, în timp ce o supapă supradimensionată poate duce la un control slab și la instabilitate. Pentru a optimiza dimensionarea supapei, se pot lua următorii pași:
- Determinați debitul necesar: Calculați debitele maxime și minime necesare procesului. Acest lucru se poate baza pe cerințele procesului, cum ar fi capacitatea de producție și condițiile de operare.
- Calculați căderea de presiune: Determinați căderea de presiune pe supapă în diferite condiții de debit. Acest lucru se poate face folosind ecuații de debit și coeficienți de cădere de presiune.
- Selectați dimensiunea corespunzătoare a supapei: Pe baza debitului calculat și a căderii de presiune, selectați o dimensiune a supapei care poate asigura controlul necesar al debitului în intervalul acceptabil de cădere de presiune.
Îmbunătățirea performanței actuatorului
Servomotorul este o componentă importantă a sistemului de supapă de control, deoarece este responsabil pentru deplasarea tijei supapei și reglarea poziției supapei. Îmbunătățirea performanței actuatorului poate îmbunătăți în mod semnificativ precizia supapei de control. Iată câteva modalități de îmbunătățire a performanței actuatorului:
- Alegeți tipul de actuator potrivit: Există diferite tipuri de actuatoare, cum ar fi actuatoare pneumatice, electrice și hidraulice. Fiecare tip are propriile sale avantaje și dezavantaje. Selectați un tip de actuator care este potrivit pentru aplicația specifică pe baza unor factori precum cerințele de control, disponibilitatea puterii și condițiile de mediu.
- Calibrați actuatorul: calibrați regulat actuatorul pentru a vă asigura că poate poziționa cu precizie tija supapei conform semnalului de control. Acest lucru se poate face comparând poziția actuală a supapei cu valoarea de referință și efectuând ajustări după cum este necesar.
- Mențineți actuatorul: Întreținerea corectă a servomotorului este esențială pentru performanța sa pe termen lung. Aceasta include lubrifierea pieselor mobile, verificarea scurgerilor și înlocuirea componentelor uzate.
Implementarea sistemelor de control al feedback-ului
Sistemele de control cu feedback sunt utilizate pe scară largă pentru a îmbunătăți acuratețea supapelor de control. Un sistem de control cu feedback măsoară valoarea reală a variabilei controlate (cum ar fi debitul sau presiunea) și o compară cu valoarea de referință. Pe baza diferenței dintre cele două valori, sistemul de control ajustează poziția supapei pentru a minimiza eroarea.
Există diferite tipuri de sisteme de control cu feedback, cum ar fi controlere proporționale - integrale - derivate (PID). Controloarele PID sunt utilizate în mod obișnuit datorită simplității și eficacității lor. Aceștia pot regla poziția supapei pe baza componentelor proporționale, integrale și derivate ale semnalului de eroare.
La implementarea unui sistem de control al feedback-ului, trebuie remarcate următoarele puncte:
- Selectați senzorul corespunzător: Senzorul este responsabil pentru măsurarea valorii reale a variabilei controlate. Selectați un senzor cu precizie și fiabilitate ridicate.
- Reglați controlerul: Reglarea corectă a controlerului PID este crucială pentru obținerea performanței optime de control. Acest lucru se poate face folosind diverse metode de reglare, cum ar fi metoda Ziegler - Nichols.
Utilizarea tehnologiilor avansate de supapă
În ultimii ani, au apărut multe tehnologii avansate de supape care pot îmbunătăți acuratețea supapelor de control. De exemplu, supapele inteligente sunt echipate cu senzori și capabilități de comunicare, care le permit să furnizeze informații în timp real despre performanța și starea supapelor. Aceste informații pot fi folosite pentru a optimiza funcționarea supapei și pentru a detecta din timp potențialele probleme.
O altă tehnologie avansată este utilizarea poziționerilor digitale de supape. Poziționarele digitale ale supapelor pot oferi un control mai precis și mai precis al poziției supapei în comparație cu poziționările analogice tradiționale. Ele pot compensa, de asemenea, factori precum frecarea și histerezisul, care pot afecta precizia supapei.
Întreținere și inspecție regulată
Întreținerea și inspecția regulată a supapelor de control sunt esențiale pentru menținerea preciziei acestora. În timp, supapele se pot uza, iar performanța lor se poate degrada. Efectuând întreținere și inspecție regulată, problemele potențiale pot fi detectate și corectate din timp, asigurând acuratețea pe termen lung a supapei.
Sarcinile de întreținere pot include:
- Curățarea supapei: Îndepărtați orice murdărie, resturi sau depuneri de pe supapă pentru a asigura funcționarea fără probleme.
- Verificarea sigiliilor: Verificați etanșările pentru scurgeri și înlocuiți-le dacă este necesar.
- Testarea performanței supapei: Efectuați teste de performanță pe supapă pentru a vă asigura că îndeplinește standardele de precizie cerute.
Concluzie
Îmbunătățirea preciziei unei supape de control este o sarcină complexă, dar realizabilă. Prin selectarea tipului potrivit de supapă, optimizarea dimensionării supapelor, îmbunătățirea performanței actuatorului, implementarea sistemelor de control cu feedback, utilizarea tehnologiilor avansate ale supapelor și efectuarea de întreținere și inspecție regulată, precizia supapelor de control poate fi îmbunătățită semnificativ.

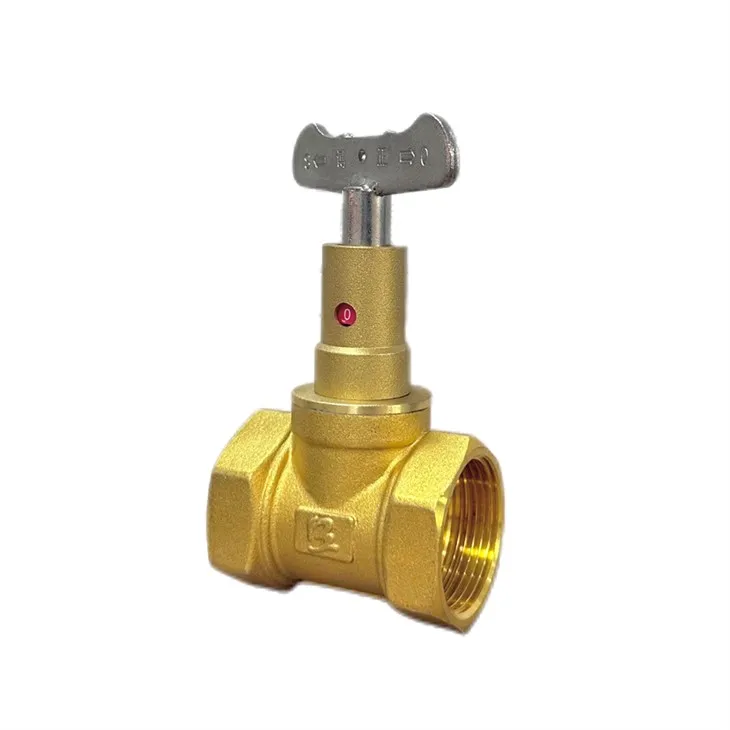

În calitate de furnizor de supape de control, oferim o gamă largă de supape de control de înaltă calitate, inclusivSupapă de control manuală de încălzire din alamăşiSupapă de control de blocare. Supapele noastre sunt proiectate și fabricate pentru a îndeplini cele mai înalte standarde de precizie și fiabilitate. Dacă sunteți interesat să îmbunătățiți acuratețea supapelor dvs. de control sau aveți nevoie să achiziționați supape de control pentru proiectul dvs., vă rugăm să nu ezitați să ne contactați pentru discuții suplimentare și negocieri de achiziție.
Referințe
- Smith, J. (2018). Manual pentru supape industriale. McGraw - Hill.
- Johnson, R. (2019). Selectarea și dimensionarea supapei de control. Elsevier.
- Brown, A. (2020). Tehnologii avansate ale supapelor de control. Wiley.
